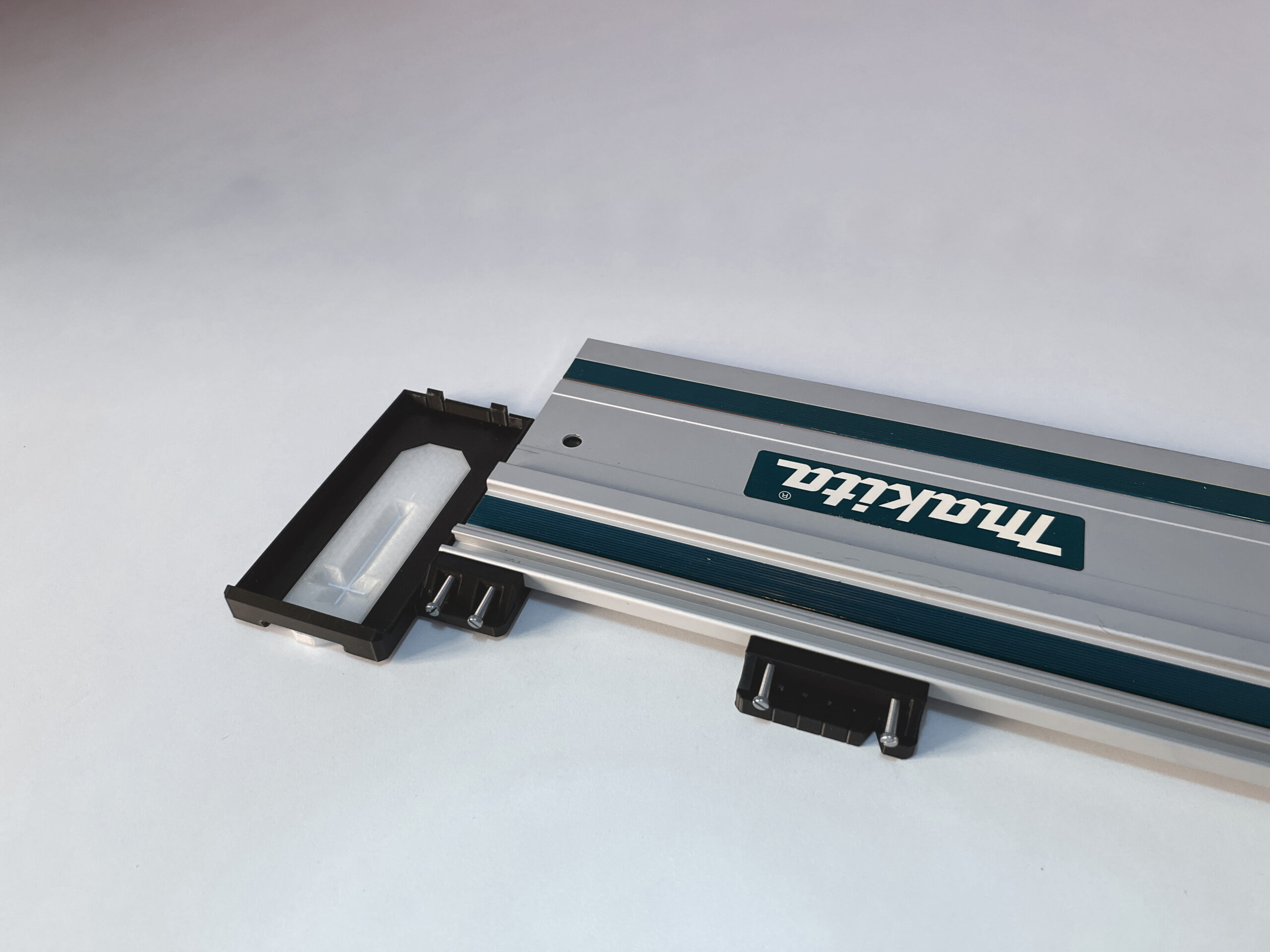

En cirkeljigg som tillbehör till styrskena av Festool- eller Makita-profil (går naturligtvis att anpassa till andra profiler också med lite insatser i Sketchup) som förhoppningsvis gör det möjligt att ta ut hyfsat precisa cirklar med en radie från ungefär en decimeter till över 2 meter (helt beroende på hur många och långa styrskenor som används). Det är en protoyp och jag har inte hunnit testa jiggen än, men den borde fungera hyfsat väl.

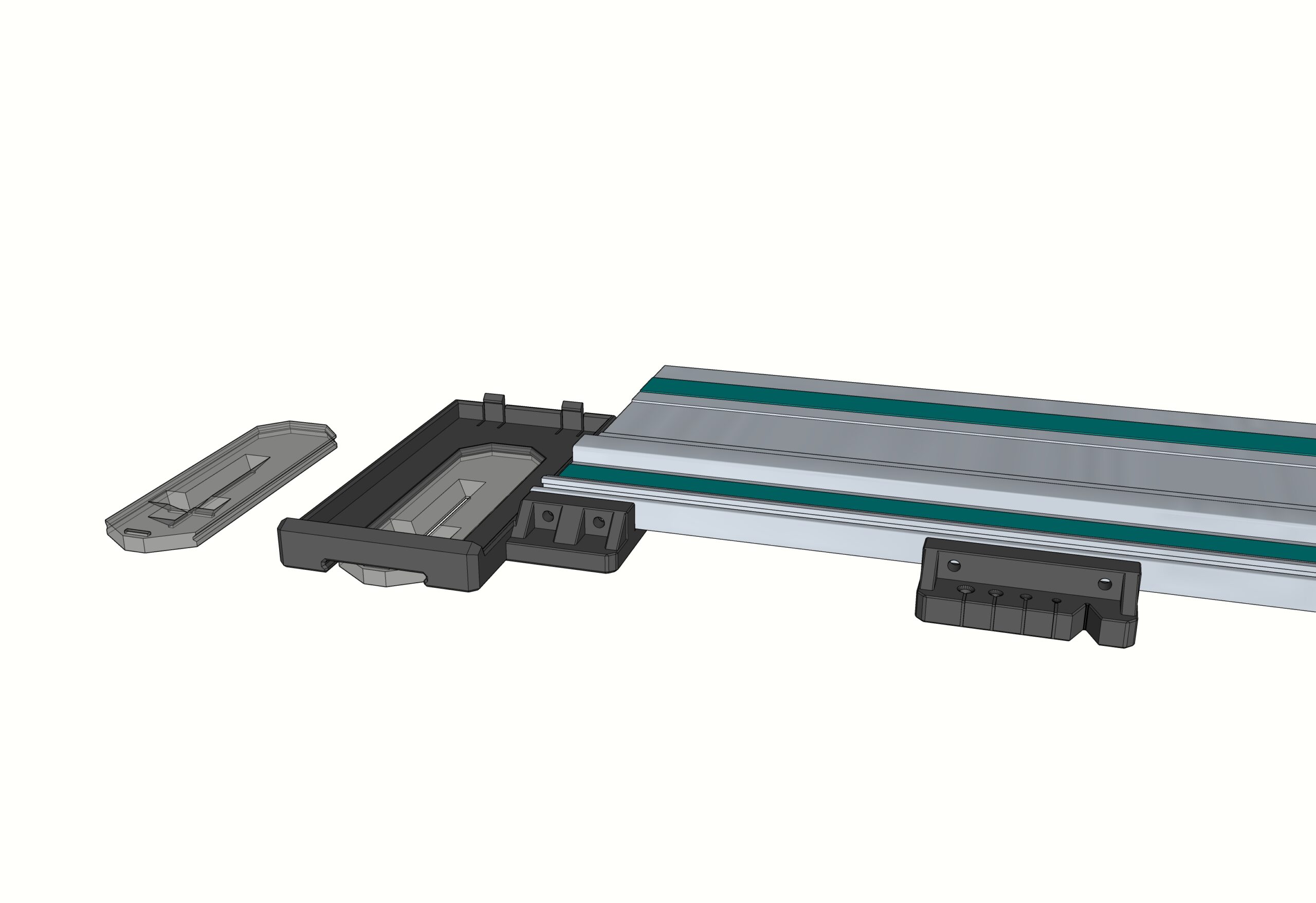

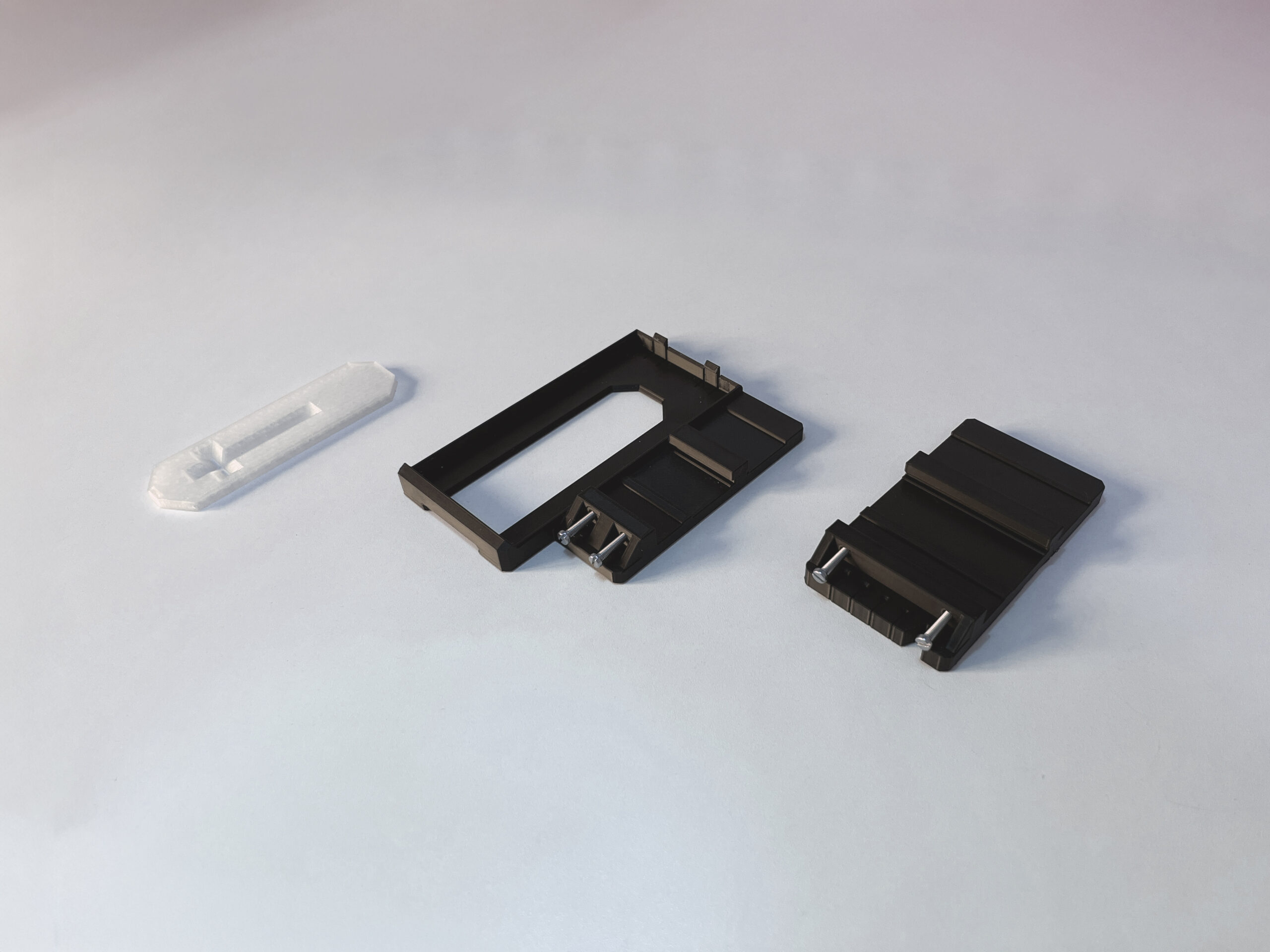

Jiggen består av minst två 3D-printade delar, dels en centrumpunktadapter, eller pivotpunkt, som går att justera längs skenans längd, och dels en verktygsadapter som monteras i skenans ände. Centrumdelen är universal (så länge skenan har ”rätt” profil enligt första stycket) medan verktygsadaptern måste anpassas efter respektive verktyg som ska monteras i jiggen (om ingen kommer på en universaladapter som fungerar med flera sorters verktyg).

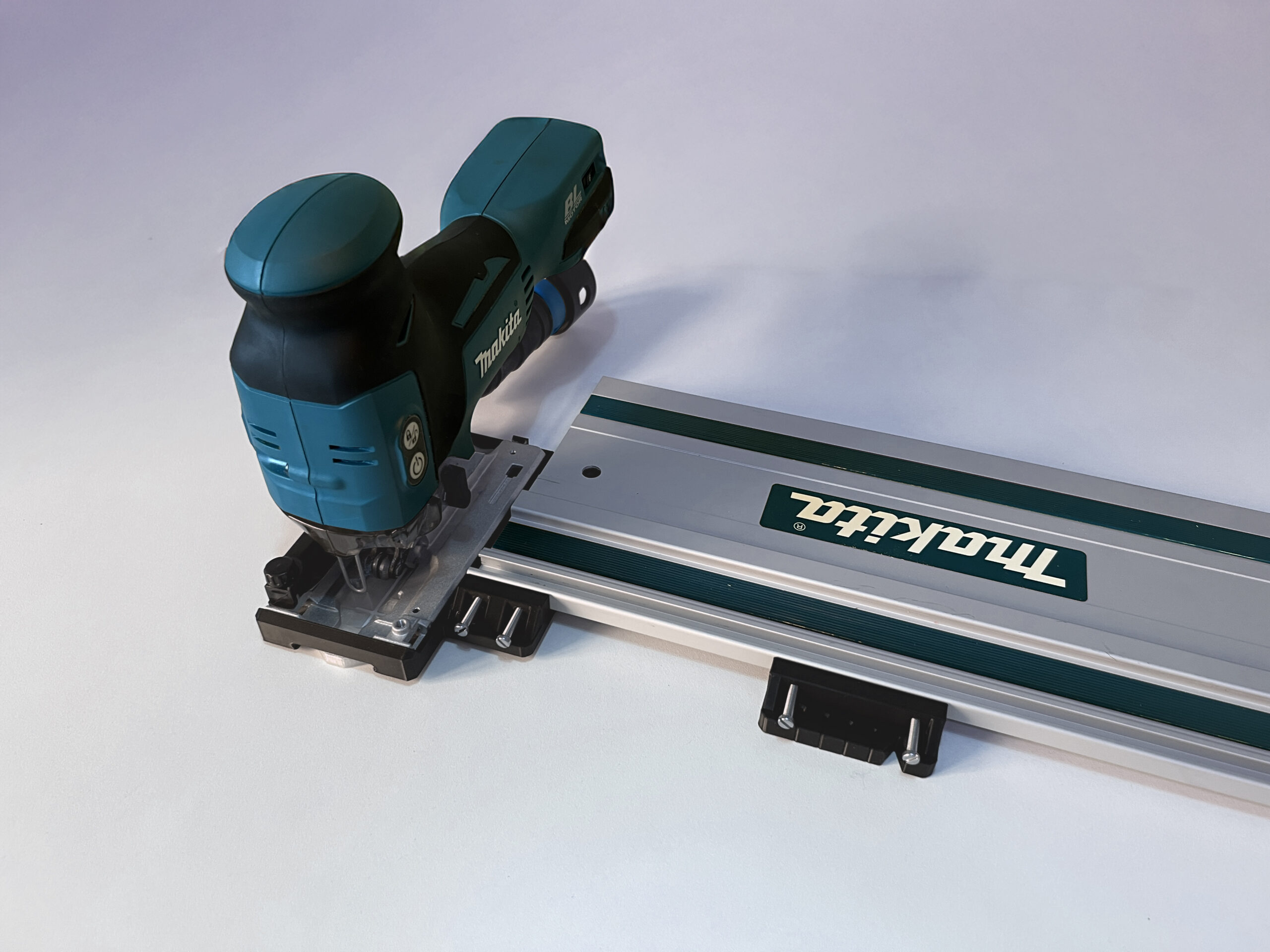

Hittills har jag bara behövt ta fram verktygsadapter till en sticksåg (DJV181) från Makita, men kommer förmodligen ta fram en adapter till en kantfräs också framöver. Sticksågsadaptern är i två delar, en sko till verktygets basplatta och ett utslagsskydd som ska skydda mot flisning och ge jiggen en mindre anläggningsytan mot arbetsstycket. Spåren i utslagsskydden skulle behövas göras med mindre toleranser mot skon, som den är nu glider den lite väl fritt. Det är som sagt en prototyp och jag har också laddat upp en variant helt utan toleranser om det kanske funkar bättre.
Jiggen använder 4 st M4-skruvar (minst ca 15 mm långa) med tillhörande, vanliga sexkantsmuttrar som gänginsatser.
Tveka inte att kontakta mig om ni har några frågor om jiggen!
Tillkomst: 2025
Designer: Carl August Agrell
Foto: Carl August Agrell
